Гусеничный экскаватор JCB JS 220 SC, NC, LC
Двигатель экскаватора JCB JS 220
Модель - DIESELMAX 448
Тип - Четырехтактный рядный четырехцилиндровый дизельный двигатель с турбонаддувом, жидкостным охлаждением и прямым впрыском.
Полезная мощность (ISO 3046-1NF) - 128 кВт (172 л. с.) при 2000 об/мин.
Рабочий объем - 4,8 л.
Впрыск - Электронное управление.
Фильтрация воздуха - Сухой воздушный фильтр со вспомогательным элементом и предупреждающим индикатором в кабине.
Охлаждение - Жидкостное охлаждение с помощью мощного радиатора.
Стартер 24В – 4кВт.
Батареи 2 x 12 В для тяжелого режима работы.
Генератор переменного тока 24В / 55А
Насос дозаправки - Электрический.
Система поворота платформы гусеничного экскаватора JCB JS 220
Поворотный мотор JCB 220 - Аксиально-поршневой.
Тормоз поворотного механизма JCB 220 - Гидравлический тормоз и автоматический пружинный стояночный тормоз дискового типа.
Бортовая передача JCB 220 - Планетарный редуктор.
Скорость поворота - 12.9rpm.
Передача поворотного механизма - Большого диаметра, с внутренними зубьями, полностью герметичная, смазанная консистентной смазкой.
Блокировка поворота JCB JS 220 - Переключаемый тормоз в кабине.
Ходовая часть гусеничного экскаватора JCB JS 220
Модификации ходовой части : SC — стандартная, NC — узкая и LC — длинная ходовая часть.
Конструкция - Полностью сварная крестообразная рама с защитой моторов хода и нижней защитой центральной части.
Наклонные боковые части с отверстиями для выхода грязи в верхние катки.
Буксировочное отверстие - Спереди и сзади.
Тип гусениц JCB 220 - Герметизированные и смазанные.
Конфигурации звеньев : NC & SC – 500мм, 600мм, 700мм, LC – 600мм, 700мм, 800мм, 900мм.
Верхние и нижние катки - Термообработанные, герметизированные и смазанные.
Регулировка гусениц JCB 220 - С помощью цилиндров со смазкой.
Натяжные ролики гусениц - Герметизированные и смазанные с амортизирующей возвратной пружиной.
Гусеница JCB 220 NC, SC
Количество гусеничных направляющих - По 2 с каждой стороны
Количество нижних катков - По 7 с каждой стороны
Количество верхних катков - По 2 с каждой стороны
Количество звеньев гусеницы - По 46 с каждой стороны
Гусеница JCB JS 220 LC
Количество гусеничных направляющих - По 2 с каждой стороны
Количество нижних катков - По 8 с каждой стороны
Количество верхних катков - По 2 с каждой стороны
Количество звеньев гусеницы - По 49 с каждой стороны
Гидросистема гусеничного экскаватора JCB 220 NC, SC, LC
Чувствительная к нагрузке, с переменным потоком, с автоматически регулируемой подачей, переменной выходной мощностью и многофункциональным сервоуправлением с открытыми центрами.
Автоматический прогрев экскаватора JCB JS 220 (стандартная функция) обеспечивает максимальную производительность при низких температурах.
Насосы экскаватора JCB JS 220
Основные насосы JCB 220 - Два аксиально-поршневых насоса с переменным рабочим объемом.
Максимальный поток - 2 x 214 L/min
Насос сервосистемы - Шестеренный насос.
Максимальный поток - 20 L/min
Регулирующий клапан - Комбинированный четырех- и пяти-секционный регулирующий клапан со вспомогательной секцией в стандартной комплектации. При необходимости поток сдвоенных насосов подается на стрелу, ковш и его рукоять для повышения скорости и производительности.
Параметры перепускного клапана
Стрела/рукоять/ковш - 343 bar
Автоматический форсированный наддув - 373 bar
Поворотный контур - 289 bar
Контур движения - 343 bar
Контроль управления - 40 bar
Отдельный клапан демпфирования в сервосистеме обеспечивает более мягкую работу стрелы и рукояти, а также быстрый разогрев сервосистемы.
Гидроцилиндры экскаватора JCB JS 220
Гидроцилиндры экскаватора JCB JS 220 - двунаправленные с привинченными торцовыми крышками и втулками подшипника из закаленной стали.
Гидроцилиндры стрелы, рукояти и ковша JCB 220 стандартно оснащены демпфированием.
Опционально предлагаются предохранительные клапаны для защиты от разрыва шлангов на цилиндрах стрелы и рукояти.
Фильтрация
Соответствие высочайшим стандартам фильтрации гарантирует длительный срок службы масла и элементов гидравлической системы.
В баке 150 микрон, сетчатый фильтр.
Обратная линия основного контура 10 микрон, волокнистый элемент.
Обводная линия системы сетчатых фильтров 1,5 микрона, бумажный элемент.
Гидролиния управления 10 микрон, бумажный элемент.
Обратная линия контура гидромолота 10 микрон, элемент с армированной микроструктурой.
Охлаждение - Охлаждение обеспечивает продувочная система охлаждения с возвратной линией, входящая в состав односторонней системы охлаждения, и водяное охлаждение двигателя.
Привод гусениц экскаватора JCB 220
Тип - Гидростатический, трехскоростной с автоматическим переключением передач между высокой и средней скоростью.
Ходовые двигатели JCB 220 - Аксиально-поршневого типа с наклонным диском, полностью закрытые рамой ходовой части.
Бортовая передача JCB 220 - Планетарный редуктор, накладные звездочки.
Рабочие тормоза JCB JS 220 - Гидроклапан уравновешивания для предотвращения превышения скорости на наклонной поверхности.
Стояночные тормоза - Автоматический пружинный дискового типа с гидравлическим механизмом растормаживания.
Преодолеваемый подъем - Максимально 70 % (35 градусов).
Скорость движения, км/ч - Высокая – 5.6, Средняя – 3.3, Низкая – 2.3
Тяговое усилие - 191.9kN
Приводы и тормоза экскаватора JCB JS 220
Рулевое управление JCB 220 - Независимое управление гусеницами с помощью педалей и рычагов
Способ привода - Гидростатический
Управление движением - 3 скорости с автоматическим переключением между средней и высокой.
Преодолеваемый подъем - 70%, 35°
Максимальные скорости движения, км/ч - Низкая – 2.3, Средняя – 3.3, Высокая – 5.6
Тяговое усилие - 202.3 kN
Тормозная система JCB JS 220 - Гидравлические дисковые тормоза на каждом ходовом двигателе.
Стрела гусеничного экскаватора JCB JS 220
Для монострелы экскаватора JCB JS 220 предлагаются рукояти разной длины, позволяющие удовлетворить требования к вылету стрелы, глубине копания, возможности погрузки поверх бортов, усилиям отрыва и универсальности при работе на площадке.
Полностью сварные конструкции обеспечивают запас прочности для работы с гидравлическим молотом и выполнения других тяжелых работ.
Экскаватор JCB JS 220 оснащен сварными тягами поворота ковша с различными точками подъема. Прочная, долговечная конструкция, мощные профили и многослойные сварные конструкции позволяют работать в самых тяжелых условиях.
Конструкция стрелы длиной 5,7 м в сочетании с рукоятями трех различных размеров обеспечивает оптимальную рабочую зону при копании.
На осях базы стрелы и соединения стрелы с рукоятью установлены требующие минимального обслуживания втулки из сплава бронзы с графитовой смазкой, в результате чего смазочный интервал для этих точек достигает 1000 часов.
Органы управления экскаватора JCB 220
Экскаватор - Управление выполняется с помощью рычагов с сервоприводом в соответствии с моделью управления по стандарту ISO. Рычаги и кресло оператора регулируются независимо.
Гусеницы JCB 220 - Индивидуальное сервоуправление выполняется педалью или рычагом. Выбор скорости осуществляется кнопкой джойстика.
Вспомогательное оборудование - Управляется с помощью сервоуправляемой педали.
Изоляция органов управления - С помощью рычага блокировки на входе в кабину или на панельном выключателе.
Обороты двигателя - Ручка управления дросселем и кнопка холостого хода, расположенная на серворычаге, а также отдельная отключаемая система автоматического холостого хода с регулируемым при помощи системы AMS временем задержки.
Остановка двигателя - Осуществляется при помощи ключа зажигания и отдельной кнопки выключения двигателя
Гудок - Управляется кнопкой, расположенной на серворычаге.
Система управления AMS
Четыре рабочих режима по выбору согласуют действия оператора с работой двигателя и гидравлической системы экскаватора JCB 220 для достижения максимальной производительности и эффективности.
A (Авто) - До 100 % мощности двигателя и 100 % потока. Обеспечивает переменную мощность и скорость в зависимости от действий оператора, сочетая необходимую производительность с эффективностью работы. В этом режиме в тяжелых условиях автоматически включается форсированный наддув. После периода бездействия (оператор может задать значение в интервале от 5 до 30 секунд) автоматически включается холостой режим.
E (Экономия) - 80 % мощности двигателя. За счет использования 95 % гидравлического потока достигается максимальная экономия при отличной производительности.
P (Точность) - 55 % мощности двигателя. 90 % гидравлического потока обеспечивают точное управление при операциях профилирования грунта.
L (Подъем) - 55 % мощности двигателя. За счет использования 63 % гидравлического потока при постоянном форсированном наддуве обеспечивается максимальная грузоподъемность и управляемость.
В режиме «Авто» система AMS обеспечивает оптимальные эксплуатационные характеристики в соответствии с текущими потребностями, в то время как три других режима предназначены для оптимального выполнения специфических операций.
Монитор с регулируемым положением размещен на передней правой стойке кабины, в зоне отличной видимости, благодаря чему оператор может следить за показаниями на экране (режимом работы, скоростью движения, рабочей температурой и множеством других данных) даже во время выполнения работы.
Величину потока, необходимую для работы гидромолота, можно задать и сохранить в системе AMS. В дальнейшем при нажатии педали гидромолота поток будет регулироваться автоматически.
Индикатор обслуживания предупреждает о необходимости технического обслуживания, при этом все сервисные и основные проверки могут проводиться с помощью дисплея в кабине.
Кабина JCB 220
Тщательно продуманное размещение передних, боковых и расположенных на крыше фар обеспечивает превосходный обзор для оператора при копании, погрузке и перемещении грузов.
Все стекла тонированы, что создает более комфортные условия в кабине экскаватора JCB 220. Лобовое стекло легко открывается полностью, а в задней части кабины есть место для хранения его нижней части. Для проветривания кабины можно открыть дверное окно, а также приоткрыть или полностью открыть лобовое стекло.
Стеклоочиститель верхнего лобового стекла в форме параллелограмма гарантирует отличную очистку большого участка и, следовательно, максимальную обзорность. Мотор стеклоочистителя расположен с левой стороны стекла крыши, благодаря чему ковш всегда хорошо виден при погрузке.
Дополнительно можно установить стеклоочиститель нижнего стекла. Вентилятор и обогреватель с антизапотевателем ветрового стекла. Полное управление скоростью вентилятора, температурой и рециркуляцией.
Опциональная система климат-контроля. Полностью регулируемое кресло повышенной комфортности с подвеской, регулируемыми подлокотниками и удобной спинкой. Опциональный радиоприемник с цифровой настройкой вмонтирован в панель крыши, что обеспечивает его максимальную защиту. Кнопка выключения звука радио удобно размещена на нижней панели управления.
В панель управления, расположенную с правой стороны, встроены 12-вольтная розетка и держатель для мобильного телефона. Освещением кабины можно управлять с земли; оно включается на пять минут, если не будет отключено раньше, что упрощает оператору доступ в кабину в темное время.
Шторка на роликах, установленная в кабине, обеспечивает защиту от яркого света, проникающего через верхнее или лобовое стекло.
Заправочные емкости
Топливный бак, л - 343
Радиатор, л - 25.5
Масло двигателя, л - 17.5
Привод поворота платформы, л - 5.0
Гидравлический бак, л 120
Бортовая передача (с каждой стороны), л - 4.7
Стандартное и дополнительное оборудование экскаватора JCB JS 220
- Двигатель JCB DIESELMAX 448, удовлетворяющий стандарту Tier 2;
- двухэлементный воздушный фильтр с системой предупреждений в кабине;
- система автоматической очистки топлива от воздуха;
- система автоматического подогрева двигателя;
- система предотвращения перегрева двигателя и предупреждения о перегреве;
- функция автоматического уменьшения оборотов двигателя и холостого хода;
- система мониторинга состояния машины AMS;
- 4 рабочих режима на выбор — «Авто», «Экономия», «Подъем», «Точность»; возможность удаленного контроля уровня масла в двигателе;
- система фильтрации Plexus; система фильтрации масла сервоприводов;
- двойные фильтры топлива с дополнительным отделителем воды;
- 3-скоростная система движения; кресло с подвеской и высокой спинкой;
- Устройство предупреждения о перегрузке;
- защита верхней и нижней частей ходовой системы;
- запираемые дверцы отсеков
- обслуживания и крышка капота;
- возможность удаленной смазки поворотного механизма;
- электронасос для дозаправки;
- рабочие фары, закрепленные на основной раме и стреле;
- легко подсоединяемая трубка для слива масла из двигателя;
- легкодоступные вынесенные фильтры;
- система контроля амортизации;
- Стандартная (SC), удлиненная (LC) и узкая удлиненная (NLC) ходовая часть;
- гусеницы шириной 500, 600, 700, 800 и 900 мм с тройным грунтозацепом;
- монострела или трехсекционная стрела T.A.B.;
- рукояти длиной 1,91 м, 2,4 м и 3,0 м;
- вспомогательные контуры (с высоким и низким потоком), быстроразъемные соединения для вспомогательных контуров, запорные клапаны для вспомогательных контуров;
- контрольные клапаны разрыва шлангов;
- подъемные крюки на штанге поворота ковша;
- нижний стеклоочиститель;
Навесное оборудование гусеничного экскаватора JCB JS 220
Гидравлическая быстросъемная каретка - Surelock.
Гидравлический молот - HM1570Q, HM1760Q.
Ковши общего назначения - Тонкие зубья – 610мм, 762мм, 914мм, 1067мм, 1219мм. Система зубьев ESCO – 550мм, 850мм, 950мм, 1150мм, 1300мм, 1400мм, 1450мм.
Ковши для тяжелых работ - Система зубьев ESCO – 550мм, 850мм, 1150мм, 130мм
Ковши для профилирования - 1542мм, 1830мм, 2058мм
Захват для сортировки G700 — емкость 700 л
Камнетесная головка RW100N – 1058мм широкий отрез
Гидравлические ножницы - MP200
Ковш-дробилка - CB70 30m /h
Габаритные размеры экскаватора JCB 220
монострела JCB 220 NLC / SC / LC
Ковш и рукоять экскаватора JCB 220
Длина рукояти - 1.91м / 2.40м / 3.00м
Усилие копания на ковше, кг - 14550 / 14550 / 14550
Усилие копания на ковше при форсированном наддуве, кг - 15800 / 15800 / 15800
Напорное усилие рукояти, кг - 13450 / 11560 / 9590
Напорное усилие рукояти при форсированном наддуве, кг - 14610 / 12550 / 10410
Монострела JCB 220, модель - NLC / SC / LC
A - Длина пятна контакта гусениц, мм - 3660 / 3370 / 3660
B - Общая длина ходовой части, мм - 4460 / 4170 / 4460
C - Ширина колеи, мм - 1990 / 2200 / 2390
D - Ширина по гусеницам (500-миллиметровые звенья), мм - 2490 / 2700 / –
D - Ширина по гусеницам (600-миллиметровые звенья), мм - 2590 / 2800 / 2990
D - Ширина по гусеницам (700-миллиметровые звенья), мм - 2690 / 2900 / 3090
D - Ширина по гусеницам (800-миллиметровые звенья), мм - 2790 / 3000 / 3190
D - Ширина по гусеницам (900-миллиметровые звенья), мм - – / – / 3290
Длина рукояти - 1.91м / 2.40м / 3.0м
E - Транспортная длинас монострелой - 9570 9560 9440
F - Транспортная высота с монострелой - 3055 3060 3025
G - Просвет под противовесом - 1066 (для JS 220 SC / LC)
H - Радиус выноса задней части - 2825 (для JS 220 SC / LC)
I - Ширина поворотной платформы - 2549 (для JS 220 SC / LC)
J - Высота по кабине - 2946 (для JS 220 SC / LC)
K - Высота по поручням - 3025 (для JS 220 SC / LC)
L - Дорожный просвет - 486 (для JS 220 SC / LC)
M - Высота гусениц – 885 (для JS 220 SC / LC)

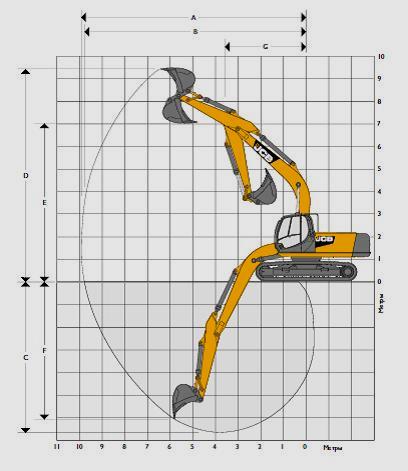

Размеры при выполнении работ
монострела JCB 220 NLC / SC / LC
Длина стрелы - 5,7 м
Длина рукояти - 1.91м / 2.40м / 3.00м
A - Максимальный вылет, м - 8.89 / 9.34 / 9.87
B - Максимальный вылет на уровне земли, м - 8.70 / 9.16 / 9.70
C - Максимальная глубина копания, м - 5.53 / 6.02 / 6.60
D - Максимальная высота копания, м - 8.95 / 9.20 / 9.40
E - Максимальная высота разгрузки, м - 6.31 / 6.53 / 6.75
F - Максимальная глубина вертикального копания, м - 4.90 / 5.47 / 6.07
G - Минимальный радиус поворота, м - 3.76 / 3.71 / 3.60
Поворот ковша град. - 183°
Усилие отрыва на рукояти (ISO 6015), кгс - 13450 / 11560 / 9590
Усилие отрыва на рукояти с наддувом (ISO 6015), кгс - 14610 / 12550 / 10410
Усилие отрыва на ковше (ISO 6015), кгс - 14550 / 14550 / 14550
Усилие отрыва на ковше с наддувом (ISO 6015), кгс - 15800 / 15800 / 15800
